LDS7000-50綜合接入系列
發表時間：2022年09月08日瀏覽量：
LDS7000-50是根據當前客戶對接入方式與業務需求多樣化而研發的綜合接入設備，主要用于語音、數據通信網絡中的各種業務接入、復用、傳輸。設備采用19英寸5U標準機箱，19槽插卡式結構設計。集成PDH/SDH/E1/V5等多種線路接口，支持FXO/FXS/DSL/E1/數據盤等各種業務盤卡的大容量業務接入以及混插技術，充分體現其靈活和兼容性，為客戶在原有傳輸構架上提供性價比更高的傳輸接入方案，特別適用于“光進銅退”工程綜合業務接入。此系列產品也能起到多通道保護，當設備選擇E1通道傳輸?shù)臅r(shí)候，任意1個E1可以傳輸128路語音，節約E1資源；還可起到“1+7通道保護”的功能，并且切換期間能保持話路通暢；同時起到保密跟線路檢測的功能。其廣泛應用于各運營商、廣電網和公安、部隊（保密）、電力、鐵路、公路、交通、金融、政府及具有分支機構的企事業單位專網。
功能特點：
◆ 采用插卡式、模塊化設計、結構緊湊，維護方便
◆ 設備具有19個盤卡插槽，其中16個為業務插槽、1個主控插槽或1個網管插槽、2個電源插槽
◆ 主控盤集成PDH功能，提供光纖接口(光纖類型可選)
◆ 單機最大容量可配置248路模擬語音，支持堆疊聯接，可使語音數量增至496路
◆ 標準的音頻接口：FXO、FXS
◆ 提供電信級語音質量，音質清晰，無雜聲，無交流聲，傳真速度快，字跡清晰；語音支
◆ 持來電顯示和用戶反極
◆ 提供最大100M帶寬以太網接口，以太網接口10M/100M自適應，對UTP電纜線具有平行、交叉自動識別功能
◆ 組網方式靈活，支持級聯方式
◆ LDS7000-50綜合接入設備多種功能模塊配合使用，接入更靈活，業務更豐富
◆ 單盤可提供24路ADSL用戶；高達24M下行速率；最遠傳輸距離為6.5公里
◆ 集成V5信令接口模塊，提供4路E1的V5信令，支持V5.1和V5.2協議
◆ V5信令接入時，單框最大容量可配置256門用戶，支持堆疊聯接，可使語音數量增至768門
◆ 支持用戶電路各線路自檢功能
◆ 可統一納入SOC-NM2005網管平臺，提供完善的網管功能；配置靈活、操作簡便，為系統的運行和管理提供可靠的保障
◆ 全表面貼裝工藝，工業級設計，可靠性高
◆ 19英寸5U標準機箱(外形尺寸：488mm×290mm×220mm )
◆ 采用DC直流-48V/AC交流~220V交互式供電方式，提供雙電源熱備份
物理屬性：
|
設備型號 |
LDS7000-50(機架式） |
|
物理尺寸 |
488(寬)×180(深)×132(高) |
|
供電方式 |
內置電源支持AC/DC雙電源供電或DC-48V供電 |
|
AC：190V～260V |
|
|
DC：-44V～-56V(紋波≤5%) |
|
|
整機功耗 |
<120W |
|
工作環境 |
工作溫度：-5℃～50℃；工作相對濕度：10%～90%無凝結(室溫) |
|
儲存環境 |
儲存溫度：-20℃～70℃；儲存相對濕度：5%～95%無凝結(室溫) |
系列產品：
|
設備型號 |
LDS7000-50 |
|||
|
盤卡插槽 |
盤卡名稱 |
功能描述 |
線路接口 |
業務接口 |
|
主控槽位x1個 |
MCU盤 |
8E1接入主控盤 |
E1x8個：C3接口 |
網絡接口(RJ45)x1個 |
|
FDU盤 |
光纖傳輸主控盤 |
1X9x1個：SC接口 |
網絡接口(RJ45)x1個 |
|
|
業務插槽x16個： |
FXS盤 |
外擴語音 |
— |
用戶接口(DB37)x16個 |
|
FX0盤 |
外擴中繼 |
— |
中繼接口(DB37)x16個 |
|
|
網管盤位x1個 |
NMU盤 |
RS485或以太網網管接口 |
||
|
電源盤位x2個 |
PWR盤 |
DC-48V供電 |
||

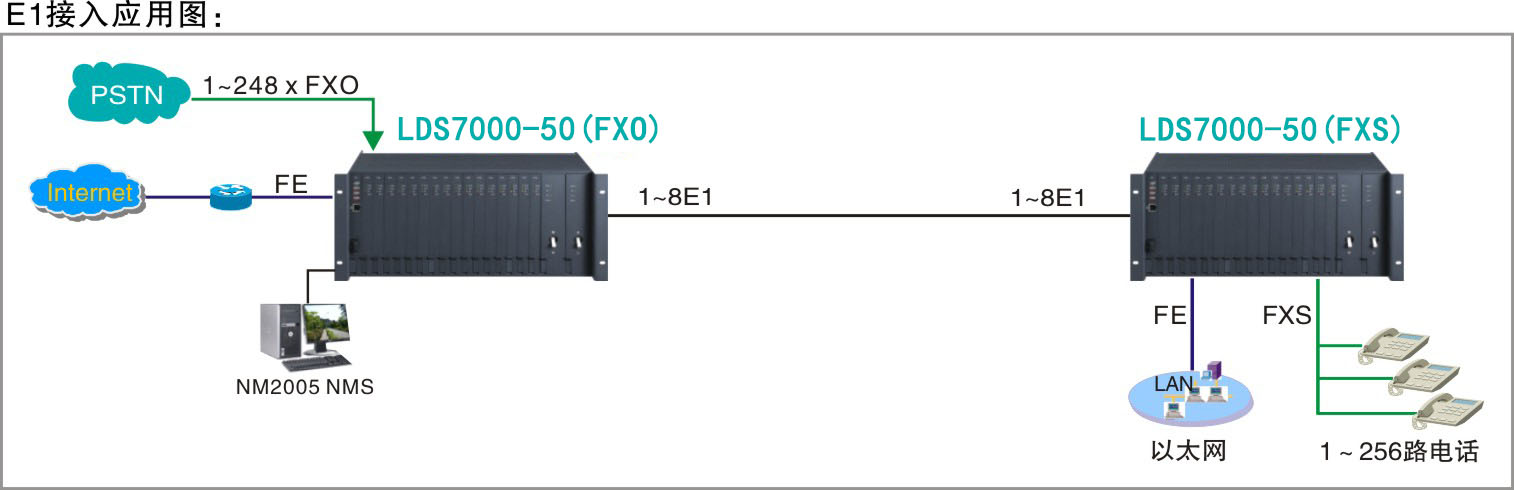

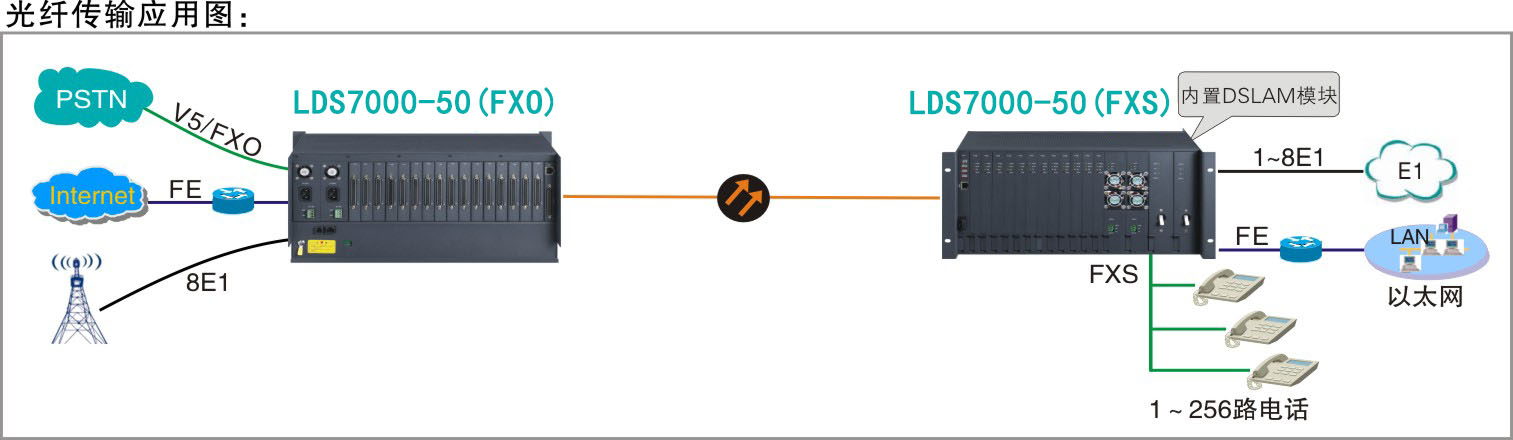

典型應用：
