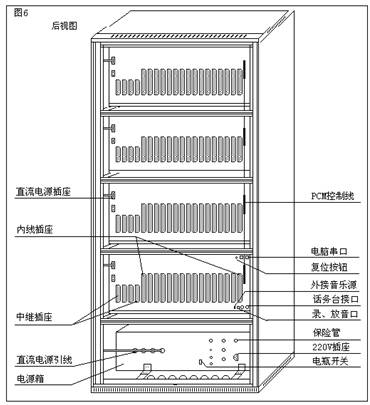

淺談利達信程控用戶交換機后視圖與插口
發表時間：2021年06月07日瀏覽量：
1）利達信程控交換機電腦終端連接口
電腦終端口有兩個，COM1與COM3 RS232串口。連接口為4針插口，順序從右到左為1—4針，另一端為9針標準串口插頭也可改為25針標準插頭（見下表）。連接線出廠時一般為10米，如需要可用通訊電纜線加長，最長不能超過100米。超過此范圍，可使用本公司生產的專用電腦連接長線，能增加到5KM。或通過E1接口系統遠距離傳送。
COM1是連接到主電腦終端。連接速率為4800bit/s。主電腦需安裝研威通信公司開發、隨機配套的軟件，該軟件名為《數字程控交換機管理與計費系統》，簡稱《管理系統》。它專為SO 600/2000的管理、計費服務。它包括：SO 600/2000話務，話費，維護，參數設置檢查備份。
COM3是多用途口：（1）普通用戶可作為計費電腦監控，連接速率為4800bit/s。 （2）可作為SO 600/2000與特服平臺（如110接警排隊調度系統）的協議數據連接口。連接速率為1200bit/s。（3）作為SO 600/2000與第二個話務或調度臺的連接口，連接速率為1200bit/s。
利達信程控交換機與電腦聯機接口對應如下：
2.利達信程控交換機話務臺接口
話務臺口也有兩個。右邊為第一個話務臺（調度臺）接口（COM2 RS232串
口，連接速率為1200bit/s。），左邊口與電腦副口共用。可接話務臺也可接專用
調度臺。
3.錄、放音接口
通過此接口與電腦聲卡相連，達到調度臺錄音、分機留言功能。
4.外接音樂口
把音樂源的音頻線接到此接口，內部音樂或在總機轉接所聽到音樂就是悅耳的樂
曲或歌曲。
5.分機插座（如圖7）
每個分機插座對應一塊用戶板，分機序號與插腳功能對應如表。
6.環路中繼、磁石中繼每塊板都有8路，插座功能排列如圖7。
7.載波中繼有4條話路每塊板，插腳功能如下表：
電腦終端口有兩個，COM1與COM3 RS232串口。連接口為4針插口，順序從右到左為1—4針，另一端為9針標準串口插頭也可改為25針標準插頭（見下表）。連接線出廠時一般為10米，如需要可用通訊電纜線加長，最長不能超過100米。超過此范圍，可使用本公司生產的專用電腦連接長線，能增加到5KM。或通過E1接口系統遠距離傳送。
COM1是連接到主電腦終端。連接速率為4800bit/s。主電腦需安裝研威通信公司開發、隨機配套的軟件，該軟件名為《數字程控交換機管理與計費系統》，簡稱《管理系統》。它專為SO 600/2000的管理、計費服務。它包括：SO 600/2000話務，話費，維護，參數設置檢查備份。
COM3是多用途口：（1）普通用戶可作為計費電腦監控，連接速率為4800bit/s。 （2）可作為SO 600/2000與特服平臺（如110接警排隊調度系統）的協議數據連接口。連接速率為1200bit/s。（3）作為SO 600/2000與第二個話務或調度臺的連接口，連接速率為1200bit/s。
利達信程控交換機與電腦聯機接口對應如下：
| 系統4針 | 電腦25針 | 電腦9針 | 符號 | 備注 |
| 1 | 7 | 5 | GND | 電腦0V |
| 2 | 6．20 | 4．6 | VCC | 電腦電源（10V/10mA） |
| 3 | 2 | 3 | TXD | 電腦發出數據 |
| 4 | 3 | 2 | RXD | 電腦接收數據 |
| / | 4、5短接 | 7、8短接 | / | / |
2.利達信程控交換機話務臺接口
話務臺口也有兩個。右邊為第一個話務臺（調度臺）接口（COM2 RS232串
口，連接速率為1200bit/s。），左邊口與電腦副口共用。可接話務臺也可接專用
調度臺。
3.錄、放音接口
通過此接口與電腦聲卡相連，達到調度臺錄音、分機留言功能。
4.外接音樂口
把音樂源的音頻線接到此接口，內部音樂或在總機轉接所聽到音樂就是悅耳的樂
曲或歌曲。

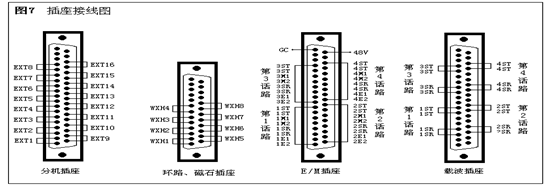

5.分機插座（如圖7）

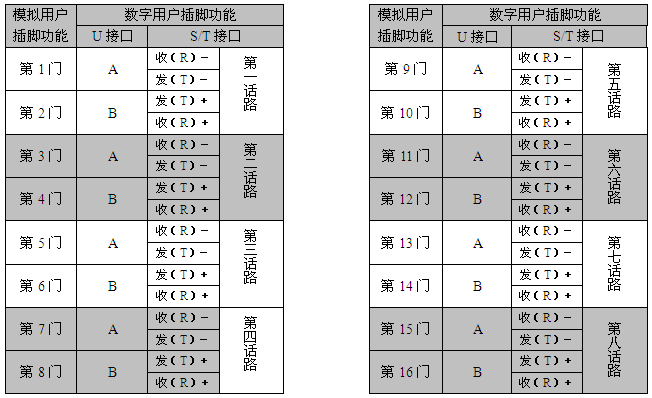

每個分機插座對應一塊用戶板，分機序號與插腳功能對應如表。
6.環路中繼、磁石中繼每塊板都有8路，插座功能排列如圖7。

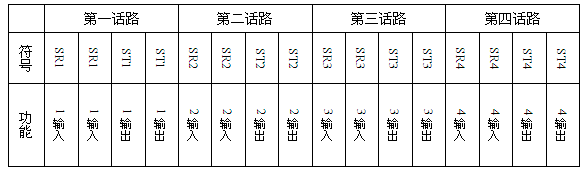

7.載波中繼有4條話路每塊板，插腳功能如下表：
