利達信程控交換機內部結構
系統前視圖（圖4）


1)利達信程控交換機機箱   本機以分控板為單元模塊，每一分控板控制128用戶，每層機箱可裝兩塊分控板：

機箱	分控板	內線最大容量	外線最大容量	長×寬×高
1個機箱	2塊	256用戶（16端口為單位）	4塊中繼	785×490×1220
2個機箱	4塊	512用戶（16端口為單位）	8塊中繼	785×490×1220
3個機箱	6塊	768用戶（16端口為單位）	12塊中繼	785×490×1700
4個機箱	8塊	1024用戶（16端口為單位）	16塊中繼	785×490×1700

2）利達信程控交換機電源箱：電源箱位于機器最下層，有一次電源、電瓶充電電路、二次電源（或模塊電源）三部分組成。220V交流電經一次電源降壓輸出兩路直流電壓：48V供給二次電源電路或模塊電源，然后輸出+5V、--5V、75V等電壓送給交換機；56V供給電瓶充電用。

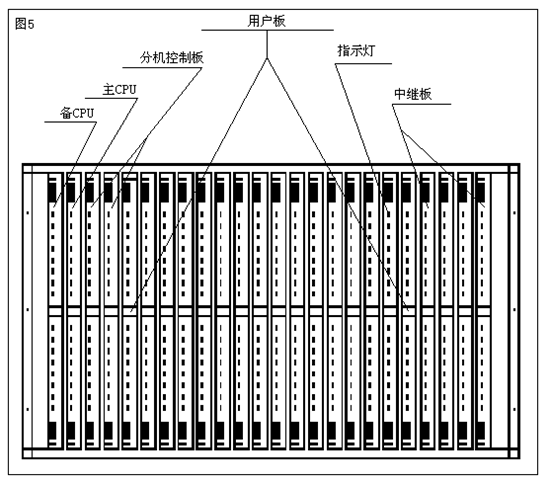

3）利達信程控交換機主機機箱：主機箱位于電源箱上邊，是整機工作的控制中心。各種線路板排列如圖5所示。附機機箱：附機箱在主機箱上方，最多可裝3個附機箱，示門數大小而定。線路板除沒有CPU板，排列與主機箱一樣。同種線路板規格相同，可任意互換。
