簡述用戶程控交換機接線圖安裝接線示意圖
發表時間：2021年06月23日瀏覽量：
目前，國內程控交換機用戶接口輸出采用三種接口，一是分機板端口采用RJ11（小型）電話口，二是采用25針插座，2002個以前老式接口均采用，像（打印機插座一樣），三是現在最流行的是用RJ45網絡接口方式。為用戶或銷售提供電話交換機接口（背面）接線分布圖及分機板端口接法。
小型電話交換機采用RJ11水晶頭，這種最為簡單，標明了RJ11分機及處線端口，RF11水晶頭只要中間兩芯，如圖

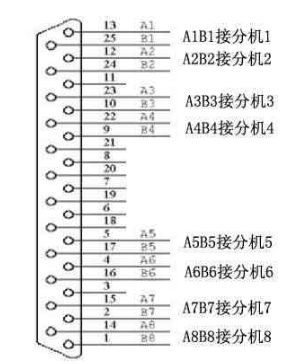

程控交換機采用25針插座輸出，接法詳見如示意圖，國產電話交換機用電腦25針各廠家接法相同。
此機型安裝接線說明：9針插座為中繼板（TRK）端口，25針插座為用戶分機板（EXT）端口：每個9針插座可以接入4條中繼線，每個25針插座可以接出8門分機線；用戶分機板（EXT）端口排序是在“交換機背面”數，從“右”往“左”數第二塊是2號用戶分機板，依次類推.

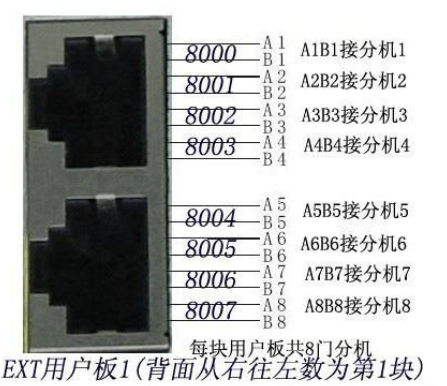

程控交換機采用RJ45網絡接口輸出，為最新電話交換機接口方式。
此機型安裝接線說明：每個RJ45插座可以接入4門分機線；一塊用戶板有兩個RJ45插座共8門分機線；用戶中繼板（標有TRK）端口；用戶分機板（標有EXT）端口排序是在“交換機背”數，標有EXT從“右”往“左”數第一塊是上面為第1號用戶分機端口（總機在此的第一對線為8000總機），下面為第2號用戶分機端口。從“右”往“左”數第二塊是第2號用戶分機板，上面為第3號用戶分機端口，下面為第4號用戶分機端口，依次類推...
