程控交換機主控板狀態指示燈和作用

發表時間：2021年06月08日瀏覽量：

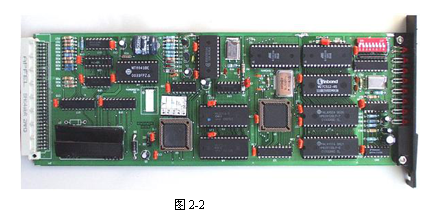

主控板（如圖2-2）是程控交換機的核心，控制系統的所有操作。它由INTEL系列處理器為中心組成，包括基準時鐘、存貯器、RS232接口；其作用為實施對分機控制板實時測控及存貯系統參數、話費時長等，并與外圍話務控制臺進行通訊聯機工作。

    主機板上有8個工作和狀態指示燈，它的含義和正常狀態分別是：
  （1） 微機指示        閃爍
  （2） 8K信號 常亮
  （3） 未使用 常暗
  （4） 備用 常亮
  （5） 未使用 常暗
  （6） 未使用 常暗
  （7） 未使用 常暗
  （8） 電源 常亮
   程控交換機主機板上有8位DIP開關，它的作用為：
 （1）第1位：置OFF表示板極初始化，置ON板極不處于初始化狀態。
 （2）第2位：置OFF表示內線計費，置ON表示內線不計費。
 （3）第3位：備用。
 （4）第4位：置OFF表示通話限時，置ON表示通話不限時。
 （5）第5位：置OFF表示內外線振鈴不區分，置ON表示區分內外線振鈴。
 （6）第6位：置OFF表示中繼組號有效，置ON表示中繼組號無效。
 （7）第7位：置OFF表示第二通訊口送監控狀態，置ON表示第二通訊口送話單。
 （8）第8位：備用。
